送纱器
EFS 800

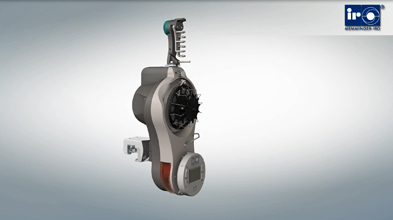

EFS 800 - 电子张力控制送纱器
应用说明
EFS 800 电子张力控制送纱器设计在针织机喂入弹性和非弹性纱线并控制其张力. 一个传感器量测纱线张力和正确的调节喂入速度. 使用击键设定其张力值. 显示屏幕以cN(厘牛顿)为单位显示现时和设定的张力值,以及现时每分钟以公尺为单位的喂纱速度.EFS 800电子张力控制送纱器具有二种操作模式: 在恒定喂纱模式下, 送纱器调节喂入张力,所以纱线喂入可恒保其设定值,即便是停机时亦然. 在摇控张力模式下,一块电路板与织机沟通控制着喂入纱线张力的增加与降低.
特点
- 恒定的纱线张力可确保织物的长度与幅宽以及编结圈均一化
- 恒定的纱线喂入速率使添纱不失误降低织物瑕疵率
- 提高织机速率降低因失误而?；拇问?/li>
- 操作容易 自动归零的纱线张力传感器 这二个特征可节省时间降低成本
- 恒定的纱线张力可确保织物的长度与幅宽以及编结圈均一化
- 自动卷取按钮 - 无须人工卷取动作
- 高动力马达-纱线喂入率以及纱线恒定张力的调节都在毫秒间完成
- 停止喂纱时可程控降低纱线张力
- 可程控过量喂纱功能以确保当纱离开织点后能确实夹妥
- 自动检测纱的软硬度以及调整至合适的纱种 无须更改软件

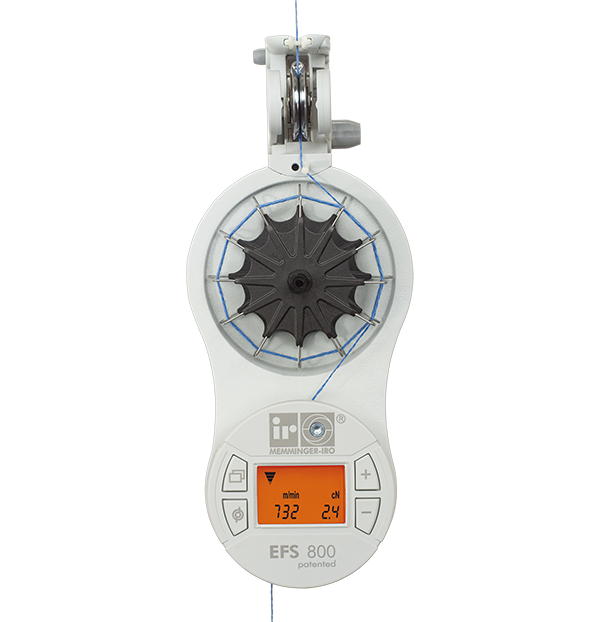

EFS 800: 元件
双片磁性张力夹:
双片磁性张力夹具微调及自洁功能. 它设计来确保恒定的夹纱张力. 张力夹上端有一封闭性磁眼避免纱线通过时的缠绕.

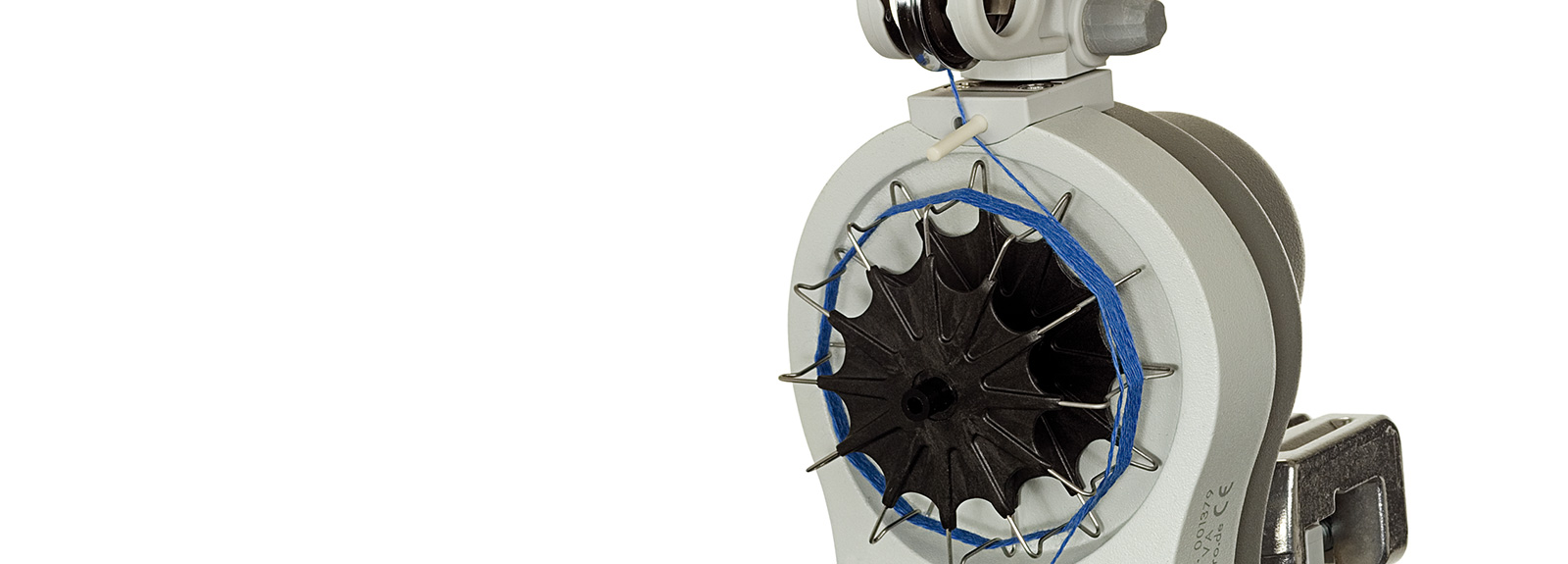

储纱轮:
此储纱轮很轻但很坚固.用以理想搭配高动力应力传输的马达. 精确的卷取纱线确保卷取优化及防止过量卷取.
操作键:
选单导引操作及简单控制 使其键盘具有使用亲合性.
卷取键:
按压卷取纽 纱线自动在储纱轮卷取8圈.
纱线传感器:
纱线传感器有一支升降杆做为自动归零之用. 持续反应的传感器确保最佳的调节与保持设定的张力.持续的讯号处理和快速的马达调节以确保喂纱无张力跳动峰值.
1. 双片磁性张力夹
双片磁性张力夹具微调及自洁功能. 它设计来确保恒定的夹纱张力. 张力夹上端有一封闭性磁眼避免纱线通过时的缠绕.
2. 储纱轮
此储纱轮很轻但很坚固.用以理想搭配高动力应力传输的马达. 精确的卷取纱线确保卷取优化及防止过量卷取.
3. 操作键
选单导引操作及简单控制 使其键盘具有使用亲合性.
4. 卷取键
按压卷取纽 纱线自动在储纱轮卷取8圈.
5. 纱线传感器
纱线传感器有一支升降杆做为自动归零之用. 持续反应的传感器确保最佳的调节与保持设定的张力.持续的讯号处理和快速的马达调节以确保喂纱无张力跳动峰值.
Technische Daten技术资料
| 电压 | 57 伏 直流 |
|---|---|
最大电流 | 3 安培 |
最大功率 | 35 瓦 (伏安) |
最大喂纱率 | 1,500 公尺/每分钟 |
纱线张力范围 | 0.5 - 40 cN (厘牛顿) |
重量 | 0.65 公斤 |
Varianten版本
EFS 804
最大张力可达160 cN(厘牛頓)
EFS 820
最大卷取可达200米
Zubeh?r附件
下载下载
-
- 操作說明
- Operating Instruction (1 MB), German
- FSM 6 Operating Instructions (299 KB), German
- Slow Communication 1 (2 MB), German
- Operating Instruction (1 MB), English
- FSM 6 Operating Instructions (325 KB), English
- Slow Communication 1 (2 MB), English
- Operating Instruction (1 MB), Spanish
- Operating Instruction (1 MB), French
- Operating Instruction (1 MB), Italian
- Operating Instruction (1 MB), Turkish
- EFS 800 (1 MB), Portuguese
- Operating Instruction (2 MB), Chinese-trad.
-
- 相关资料
- General information about feeders on fl at knitting machines (652 KB), German
- Installation on Flat Knitting Machines (149 KB), German
- Questionnaire Installation EFS on Socks and Panty Hose Machines (129 KB), German
- General information about feeders on fl at knitting machines (659 KB), English
- Installation on Flat Knitting Machines (150 KB), English
- Questionnaire Installation EFS on Socks and Panty Hose Maschines (66 KB), English
- Contact Cable Insulation Cap (36 KB), Ger.-Engl.
- Contact Cable (99 KB), Ger.-Engl.
- MSF and EFS 800/900 Power Units (84 KB), Ger.-Engl.
- Overview EFS devices (210 KB), Ger.-Engl.
- General information about feeders on flat knitting machines (590 KB), Portuguese
Videos影片
