驱动系统
MRA 2
MRA 2 - 伺服马达驱动皮带系统
应用
MRA 2 - 伺服马达驱动皮带系统完全取代调速盘系统驱动的方式。伺服马达设定了新的标准。每一条皮带由个别的伺服马达来驱动。伺服马达由一组中央终端机来设定与控制。MRA 2 - 伺服马达驱动皮带系统被设计来适用于各种圆形针织机，其设定调机时间只需用到过去所需设定时间的十分之一。
主要特点
- 与现有其他方法相比较,它具有等长又精准的编结目
- 因为在各种织机上都可执行稳定,均匀,可程控的喂纱率,织物质量因而改善
- 设定时间很短所以大大的提高产能也降低了生产成本
MRA 2: 组件

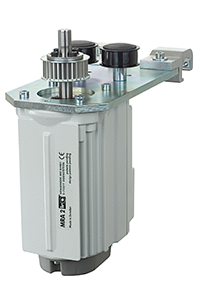

伺服马达:
驱动皮带的速度取决于所设定的喂纱率。

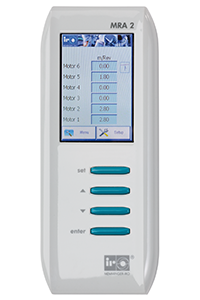

操作面版:
触控屏幕用于输入按装设定与操作参数。
控制盒:
供应伺服马达所须电力,最多达6个伺服马达。 控制盒储存来自于操作面版,编码器的数据并传送这些数据到伺服马达。
电容器:
在主电力失效的当下,电容器可以接替供应电力直到织机完全静止;以避免扯断纱线。
编码器:
编码器侦测轴心的转动并传输相当的脉波到控制盒。
1. 伺服马达
驱动皮带的速度取决于所设定的喂纱率。
2. 操作面版
触控屏幕用于输入按装设定与操作参数。
3. 控制盒
供应伺服马达所须电力,最多达6个伺服马达。 控制盒储存来自于操作面版,编码器的数据并传送这些数据到伺服马达。
4. 电容器
在主电力失效的当下,电容器可以接替供应电力直到织机完全静止;以避免扯断纱线。
5. 编码器
编码器侦测轴心的转动并传输相当的脉波到控制盒。
Technische Daten技术数据
电源供应 : | 3 相 400 伏 交流, 其他电压最好自备可逆变压器 |
|---|---|
线性频率 : | 45 – 66 赫兹 |
消耗功率 : | 250 伏安/每个伺服马达 |
最大送纱器驱动数 : | 每个伺服马达相对于每条皮带60个MPF送纱器，或每个伺服马达相对于每条皮带24个MER送纱器。 |
最大皮带速度 : | 360 米/每分钟 (使用 30-齿数传动齿轮)500 米/每分钟 (使用 40-齿数传动齿轮)576 米/每分钟 (使用 48-齿数传动齿轮) |
介于控制盒与伺服马达的连接电缆长度 : | 1.8 米 或 3.0 米 |
Varianten型号
Zubeh?r配件
伺服马达
驱动皮带的速度取决于所设定的喂纱率。
操作面版
触控屏幕用于输入按装设定与操作参数。
控制盒
供应伺服马达所须电力,最多达6个伺服马达?？刂坪写⒋胬醋杂诓僮髅姘婕氨嗦肫鞯氖莶⒋驼庑┦莸剿欧泶铩?/p>
电容器
在主电力失效的当下,电容器可以接替供应电力直到织机完全静止;以避免扯断纱线。
编码器
编码器侦测轴心的转动并传输相当的脉波到控制盒。
